Beschreibung

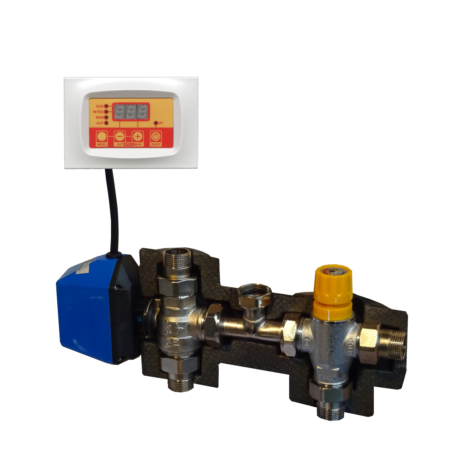

Kompakte Einheit, die die beste Verwaltung des vom Solarmodul kommenden Warmwassers für das Sanitärsystem ermöglicht.
Im Falle einer niedrigen Temperatur des Wassers aus dem Solarpanel aktiviert die Einheit den Kessel zur Integration, um dem Benutzer immer heißes Wasser mit der gewünschten Temperatur zu senden.
Ist die Temperatur zu hoch oder fehlt kaltes Wasser am Einlass, schließt das Gerät sofort den Heißwasserdurchlass, um gefährliche Verbrennungen zu vermeiden.

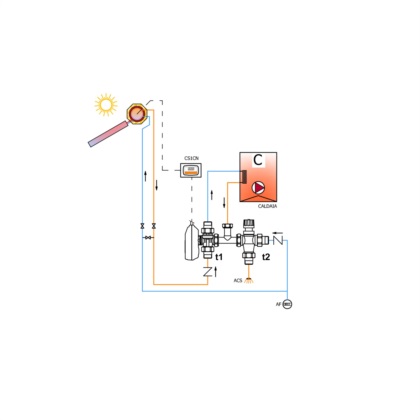

Das vom Solarkollektor kommende Wasser wird zum Kessel oder zum Sanitärnetz umgeleitet, je nachdem, ob seine Temperatur (t1) niedriger oder höher als 60 °C ist: Dieser Wert kann durch Bedienung im Menü der elektronischen Steuereinheit geändert werden (z. B. auf 50 °C).
Durch Drehen des Drehknopfes des Thermostatmischers wird die Auslauftemperatur des Brauchwassers auf den gewünschten Wert eingestellt.
Nach der Einstellung kann der Mischer durch Drehen der Madenschraube am Drehknopf verriegelt werden, um versehentliche Manipulationen zu verhindern.
Technische Daten
DREIWEGEVENTIL:
Ventilkörper : Messing UNI EN 12165 CW617N vernickelt
Stange : Messing UNI EN 12164 CW614N mit doppeltem EPDM O-RING und PTFE-Dichtung
Kugel : Messing UNI EN 12165 CW617N nickel-chrombeschichtet
Dichtungen : PTFE mit EPDM O-RING
Einlass: 3/4" Rohranschluss
Ausgang: 3/4" Rohrverschraubung
Max. Betriebsdruck : 10 bar
Temperaturbereich der Flüssigkeit : 0 + 100 °C
Kv : 10,3 m3/h (gerade Strecke) 3,5 m3/h (seitliche Strecke)
THERMOSTATISCHES VENTIL:
Ventilgehäuse : Messing UNI EN 12165 CW617N vernickelt
Schieber und Innenteile : Messing UNI EN 12164 CW614N
O-RINGE : EPDM
Temperaturfühler : ausdehnbares Wachs
Federn : rostfreier Stahl AISI 302
Knopf : Nylon PA6
Einlass: 3/4" Rohranschluss
Ausgang: 3/4" Rohrverschraubung
Max. Betriebsdruck : 10 bar
Empfohlener Druck : 1 + 5 bar
Max. Druckdifferenz zwischen den Eingängen : 0,5 bar (wenn mehr, Rückschlagventile an den Eingängen installieren)
Max. Eingangstemperatur : 100 °C
Sollwert : 30+65°C
Kv : 3,2 m3/h
