IP65 "FRIGO" mit Total Passage von ½" bis 1" ½

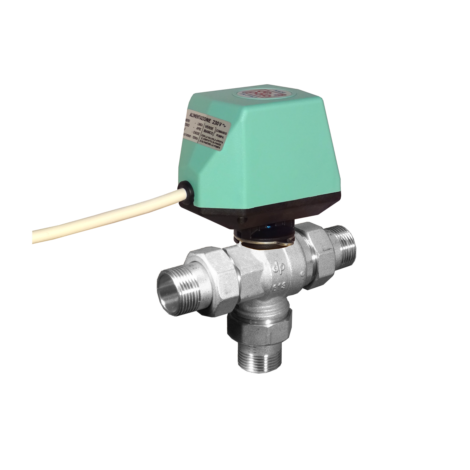

3-Wege-Umlenkventil L gebohrt - vernickelt

3-Wege-Umlenkventil L gebohrt - vernickelt
3-Wege-Umlenkventil L gebohrt - vernickelt

Beschreibung

Die Ventile der Linie Frigo De Pala aus vernickeltem Messing sind speziell für den Einsatz in der Kältetechnik und in besonders feuchten und rauen Umgebungen konzipiert und hergestellt.



Der Kugelverschluss mit vollem Durchgang garantiert einen Druckabfall von nahezu Null und völlige Leckagefreiheit, auch nach langer Betriebszeit.



Die Gewindeanschlüsse können beliebig zwischen Überwurf, Innengewinde, Innengewinde und Außengewinde gewählt werden; die 3 Wege haben unterschiedliche Durchflusskonfigurationen, um den unterschiedlichsten Systemkonfigurationen gerecht zu werden und jedem Installateur die richtige Lösung zu garantieren.



Die praktischen vorgeformten Isolierschalen aus vernetztem Polyethylen und die Abstandshalter für die Servomotoren ermöglichen eine schnelle Installation, was die Isolierarbeiten erleichtert und die Installationszeiten drastisch reduziert.



Alle Servomotoren der Frigo-Reihe sind sorgfältig abgedichtet, um eine elektrische Schutzart von IP65 zu erreichen, und werden nach den strengsten Industriestandards getestet.



Der elektrische Anschluss erfolgt ohne Öffnen des Gehäuses, so dass die Dichtigkeit nicht beeinträchtigt wird. Tatsächlich ist es möglich, den Servomotor in Betrieb zu nehmen, indem man das vorverdrahtete Kabel anschließt oder den innovativen IP68-Steckverbinder verwendet, der zu den am meisten nachgefragten Zubehörteilen gehört.



Alle De Pala Servomotoren nehmen nur während des Betriebs Strom auf, anders als z. B. Servomotoren mit Federrücklauf. Dadurch wird die Lebensdauer exponentiell verlängert. Ihre Positionierung ist präzise, wiederholbar und genau.

Technische Daten

VENTILKÖRPER:



Gehäuse : BRASS CW617N (UNI 12165)
Kugel : BRASS CW617N (nickel-chromiumbeschichtet)
DICHTUNGEN an der Kugel und an der Stange : O-Ringe aus PTFE und EPDM
Stange: gezogenes Messing CW614N (UNI 12164) mit doppeltem O-Ring aus EPDM und PTFE-Dichtung
Nennbetriebsdruck : 16 bar
Maximaler Differenzbetriebsdruck : Δp 6 bar
Temperaturbereich der Flüssigkeit : VON -15 °C BIS 110 °C
Verwendbare Fluide : WASSER; WASSER mit GLYCOL oder Fluide, die mit PTFE und EPDM-Gummi kompatibel sind
Lastverlust : keine Auswirkung (TOTAL FLOW TYPE)
Schnellkupplungssystem mit Bajonettverschluss



GEKOPPELTE SERVOMOTOREN:



Öffnungs-/Schließzeit: 8" - 15" - 30" - 60" - 120"
Versorgungsspannung: 230VAC - 24VAC
Steuerungstyp: 2 Drähte (Relais innen) / 3 Drähte
Versionen mit 1 oder 2 Hilfsschaltern verfügbar
Elektrischer Schutzgrad: IP65

Informationen anfordern

Zugehörige Produkt-Codes

623BN:

ZONE BALL VALVE - 3-WAYS DIAM. 1/2" DEV. "L" BORED - FEMALE ATT. NICKEL
613BN:

ZONE BALL VALVE - 3-WAYS DIAM. 1" DEV. "L" BORED - PIPE-UN. ATT. NICKEL
603BN:

ZONE BALL VALVE - 3-WAYS DIAM. 3/4" DEV. "L" BORED - PIPE-UN. ATT. NICKEL
633BN:

ZONE BALL VALVE - 3-WAYS DIAM. 1/2" DEV. "L" BORED - PIPE-UN. ATT. NICKEL
643MN:

ZONE BALL VALVE - 3-WAYS DIAM. 1"1/2 DEV. "L" BORED - MALE ATTACH. NICKEL
623MN:

ZONE BALL VALVE - 3-WAYS DIAM. 1"1/4 DEV. "L" BORED - MALE ATTACH. NICKEL
613MN:

ZONE BALL VALVE - 3-WAYS DIAM. 1" DEV. "L" BORED - MALE ATTACH. NICKEL
603MN:

ZONE BALL VALVE - 3-WAYS DIAM. 3/4" DEV. "L" BORED - MALE ATTACH. NICKEL
623FN:

ZONE BALL VALVE - 3-WAYS DIAM. 1"1/4 DEV. "L" BORED - FEMALE ATT. NICKEL
613FN:

ZONE BALL VALVE - 3-WAYS DIAM. 1" DEV. "L" BORED - FEMALE ATT. NICKEL
603FN:

ZONE BALL VALVE - 3-WAYS DIAM. 3/4" DEV. "L" BORED - FEMALE ATT. NICKEL
633FN:

ZONE BALL VALVE - 3-WAYS DIAM. 1/2" DEV. "L" BORED - FEMALE ATT. NICKEL
P6A3:

FREEZE MOTOR 3-WIRES NO AUX SW. 120sec FOR 3-WAYS DEVIATING "L" BORED 230VAC
P6S3:

FREEZE MOTOR 3-WIRES NO AUX SW. 120sec FOR 3-WAYS DEVIATING "L" BORED 24VAC
P6A3W:

FREEZE MOTOR 3-WIRES NO AUX SW. 30sec FOR 3-WAYS DEVIATING "L" BORED 230VAC
P6S3W:

FREEZE MOTOR 3-WIRES NO AUX SW. 30sec FOR 3-WAYS DEVIATING "L" BORED 24VAC
P6A3X:

FREEZE MOTOR 3-WIRES NO AUX SW. 16sec FOR 3-WAYS DEVIATING "L" BORED 230VAC
P6S3X:

FREEZE MOTOR 3-WIRES NO AUX SW. 16sec FOR 3-WAYS DEVIATING "L" BORED 24VAC
P6B3:

FREEZE MOTOR 3-WIRES - 1 AUX SW 120sec FOR 3-WAYS DEVIATING "L" BORED 230VAC
P6C3:

FREEZE MOTOR 3-WIRES - 1 AUX SW 120sec FOR 3-WAYS DEVIATING "L" BORED 24VAC
P6B3W:

FREEZE MOTOR 3-WIRES - 1 AUX SW 30sec FOR 3-WAYS DEVIATING "L" BORED 230VAC
P6C3W:

FREEZE MOTOR 3-WIRES - 1 AUX SW 30sec FOR 3-WAYS DEVIATING "L" BORED 24VAC
P6B3X:

FREEZE MOTOR 3-WIRES - 1 AUX SW 16sec FOR 3-WAYS DEVIATING "L" BORED 230VAC
P6C3X:

FREEZE MOTOR 3-WIRES - 1 AUX SW 16sec FOR 3-WAYS DEVIATING "L" BORED 24VAC
P6X3:

FREEZE MOTOR 3-WIRES - 2 AUX SW 120sec FOR 3-WAYS DEVIATING "L" BORED 230VAC AUX. SWITCH IN OPEN AND CLOSED POS.
P6Y3:

FREEZE MOTOR 3-WIRES - 2 AUX.SW 120sec FOR 3-WAYS DEVIATING "L" BORED 24VAC AUX. SWITCH IN OPEN & CLOSED POSITION
P6X3W:

FREEZE MOTOR 3-WIRES - 2 AUX SW 30sec FOR 3-WAYS DEVIATING "L" BORED 230VAC AUX. SWITCH IN OPEN AND CLOSED POS.
P6Y3W:

FREEZE MOTOR 3-WIRES - 2 AUX.SW 30sec FOR 3-WAYS DEVIATING "L" BORED 24VAC AUX. SWITCH IN OPEN & CLOSED POSITION
P6X3X:

FREEZE MOTOR 3-WIRES - 2 AUX SW 16sec FOR 3-WAYS DEVIATING "L" BORED 230VAC AUX. SWITCH IN OPEN AND CLOSED POS.
P6Y3X:

FREEZE MOTOR 3-WIRES - 2 AUX.SW 16sec FOR 3-WAYS DEVIATING "L" BORED 24VAC AUX. SWITCH IN OPEN & CLOSED POSITION
T6A3:

FREEZE MOTOR 2-WIRES NO AUX SW. 120sec FOR 3-WAYS DEVIATING "L" BORED 230VAC
T6S3:

FREEZE MOTOR 2-WIRES NO AUX SW. 120sec FOR 3-WAYS DEVIATING "L" BORED 24VAC
T6A3W:

FREEZE MOTOR 2-WIRES NO AUX SW. 30sec FOR 3-WAYS DEVIATING "L" BORED 230VAC
T6S3W:

FREEZE MOTOR 2-WIRES NO AUX SW. 30sec FOR 3-WAYS DEVIATING "L" BORED 24VAC
T6A3X:

FREEZE MOTOR 2-WIRES NO AUX SW. 16sec FOR 3-WAYS DEVIATING "L" BORED 230VAC
T6S3X:

FREEZE MOTOR 2-WIRES NO AUX SW. 16sec FOR 3-WAYS DEVIATING "L" BORED 24VAC
T6B3:

FREEZE MOTOR 2-WIRES - 1 AUX SW 120sec FOR 3-WAYS DEVIATING "L" BORED 230VAC
T6C3:

FREEZE MOTOR 2-WIRES - 1 AUX SW 120sec FOR 3-WAYS DEVIATING "L" BORED 24VAC
T6B3W:

FREEZE MOTOR 2-WIRES - 1 AUX SW 30sec FOR 3-WAYS DEVIATING "L" BORED 230VAC
T6C3W:

FREEZE MOTOR 2-WIRES - 1 AUX SW 30sec FOR 3-WAYS DEVIATING "L" BORED 24VAC
T6B3X:

FREEZE MOTOR 2-WIRES - 1 AUX SW 16sec FOR 3-WAYS DEVIATING "L" BORED 230VAC
T6C3X:

FREEZE MOTOR 2-WIRES - 1 AUX SW 16sec FOR 3-WAYS DEVIATING "L" BORED 24VAC
