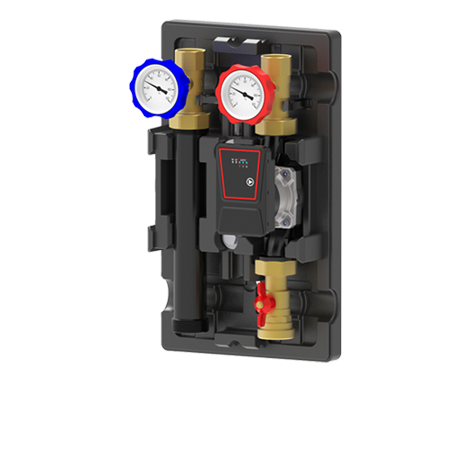

Beschreibung
Die direkte Zirkulationseinheit dient zur Verteilung der Heizungsflüssigkeit mit der gleichen Temperatur wie der Primärkreislauf (Kessel, Wärmepumpe, Fernwärme, ...).
Die Installation ist auf dem Hauptverteiler mit einem Achsabstand zwischen Vorlauf und Rücklauf von 125 mm vorgesehen.

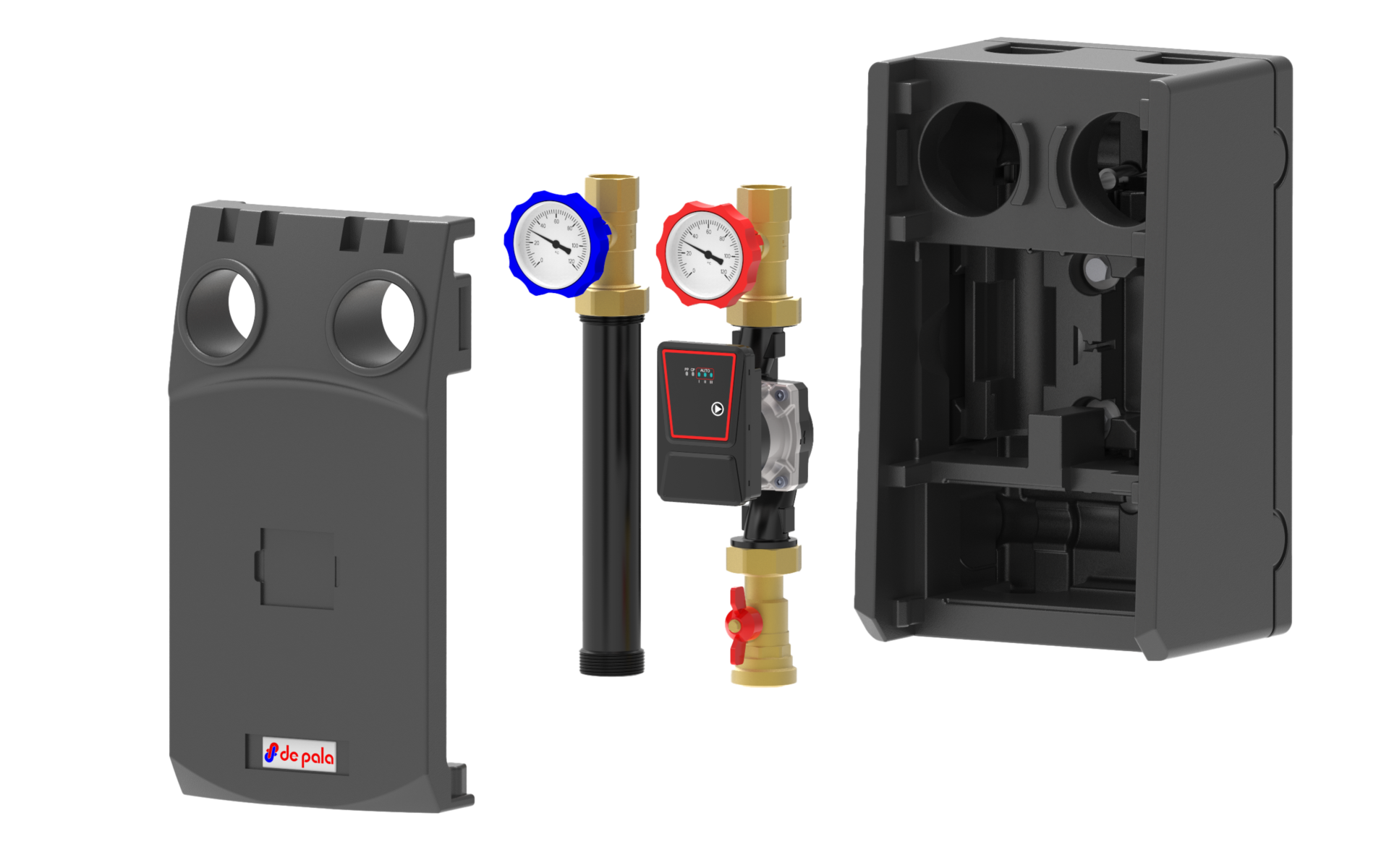

Er besteht aus:

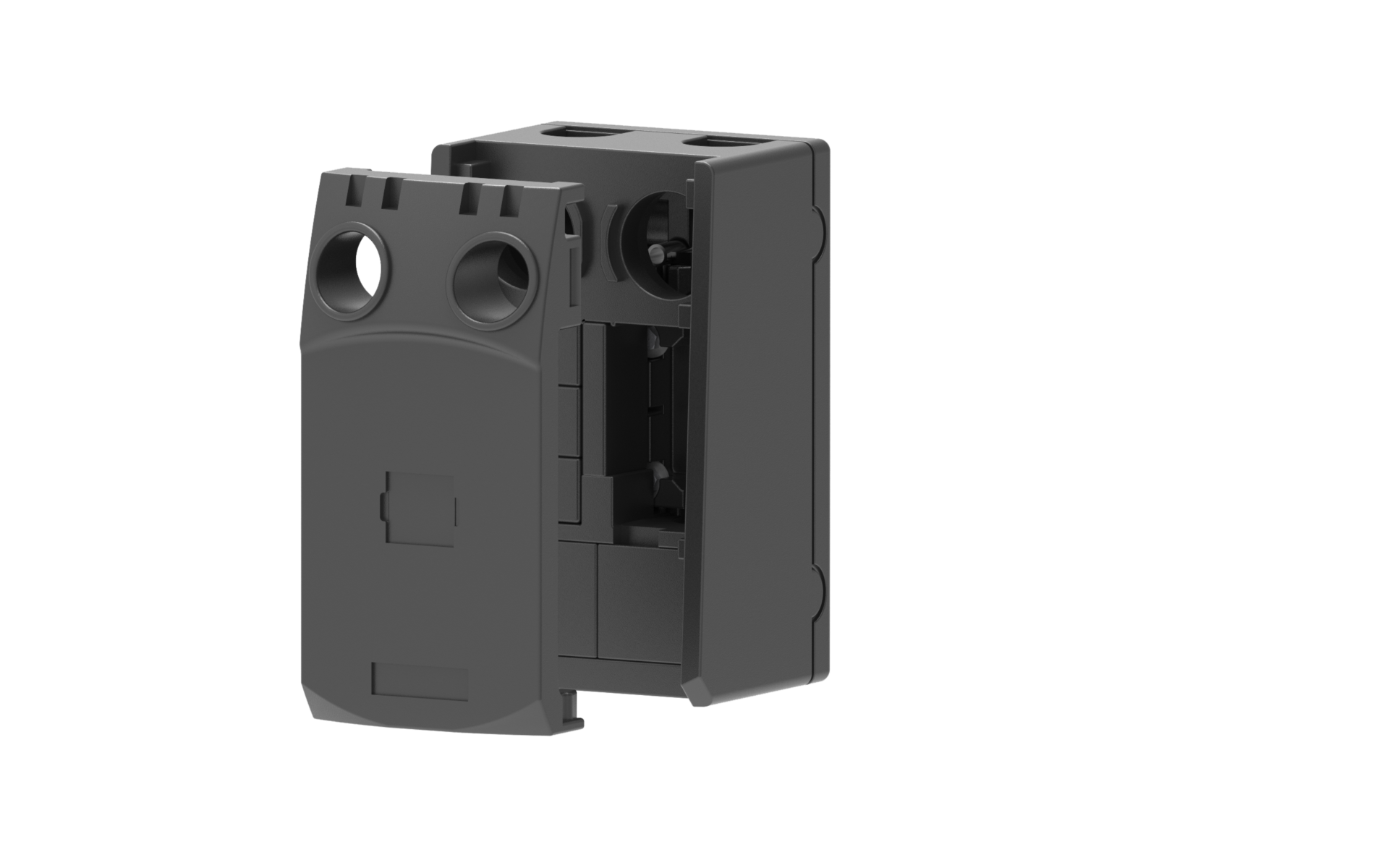

-Isolierschale aus EPP (expandiertes Polypropylen);

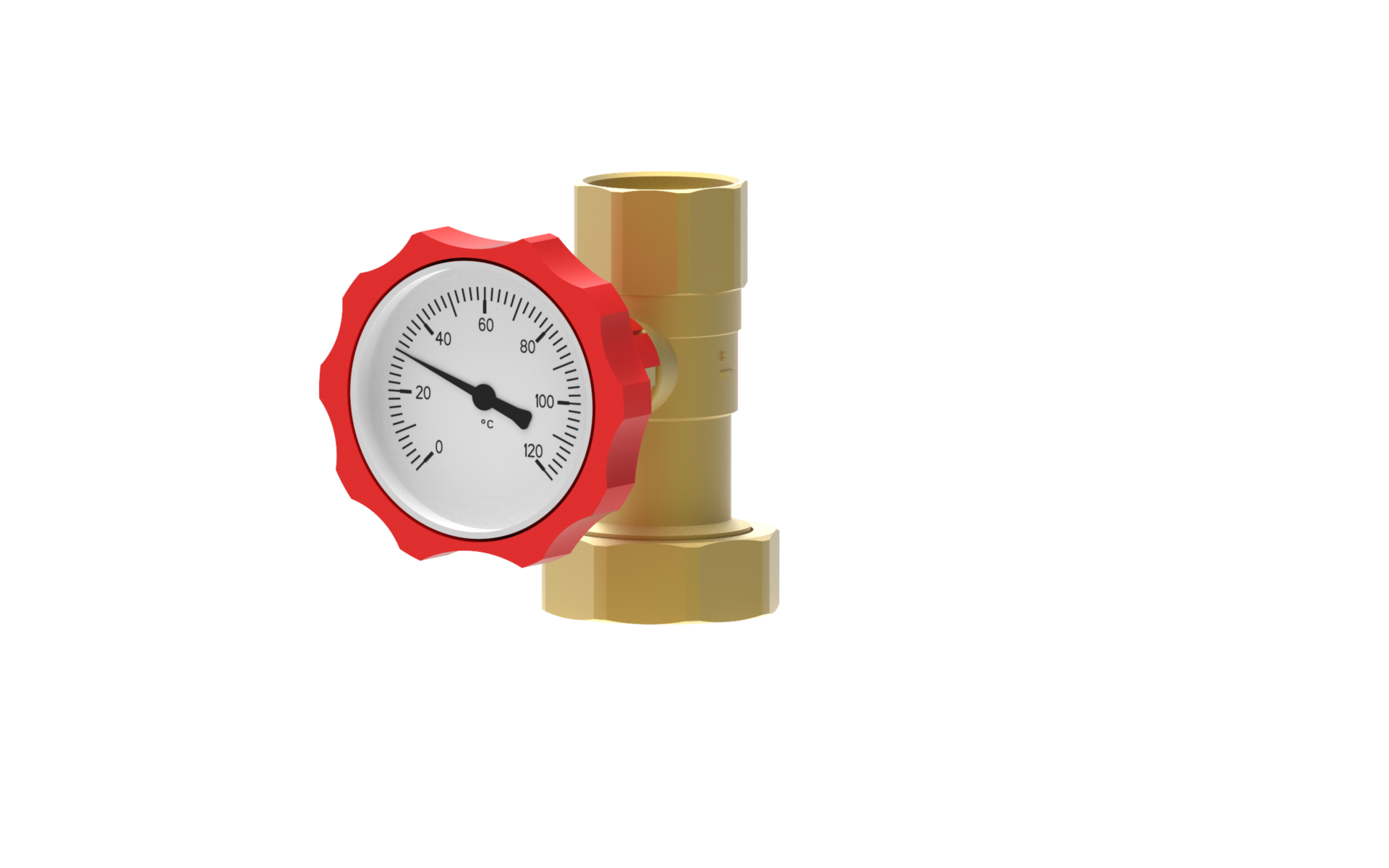

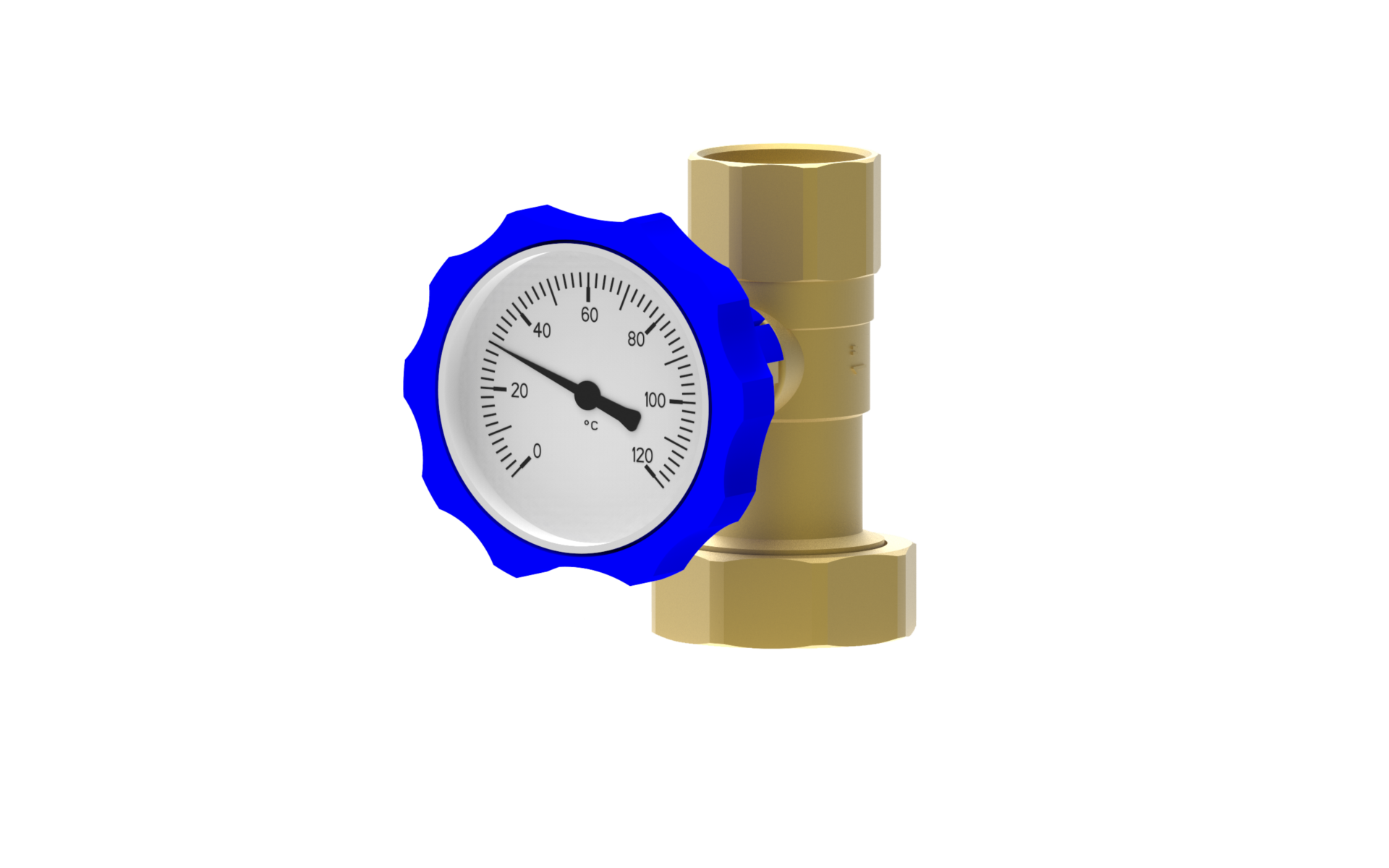

-Anlagenseite: 1"-F Zweiweg-Absperrventile für den Anschluss an den Vor- und Rücklauf der Anlage, mit in den Handgriffen integrierten Thermometern;

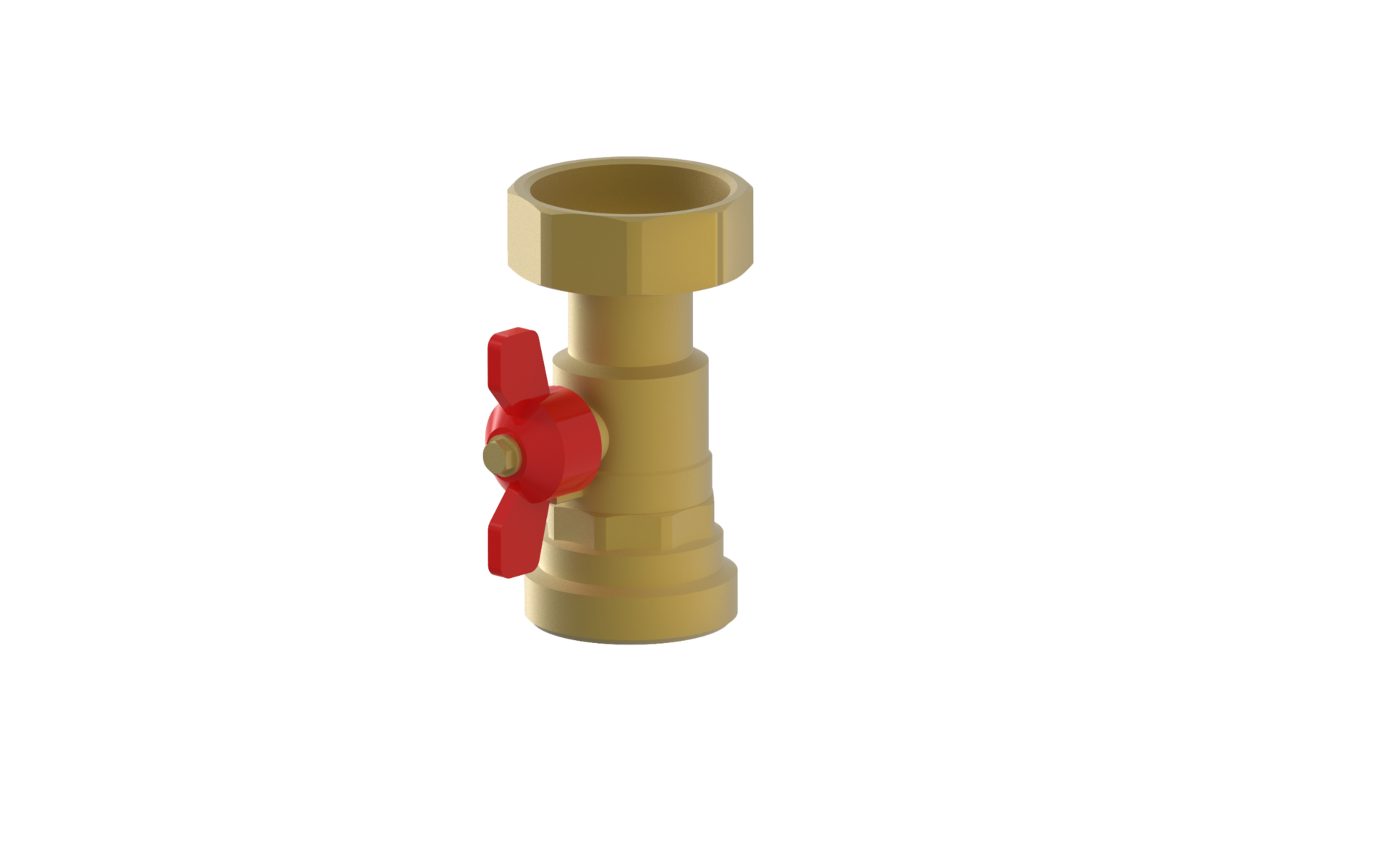

-In das Handventil integriertes Rückschlagventil (Rücklaufleitung);

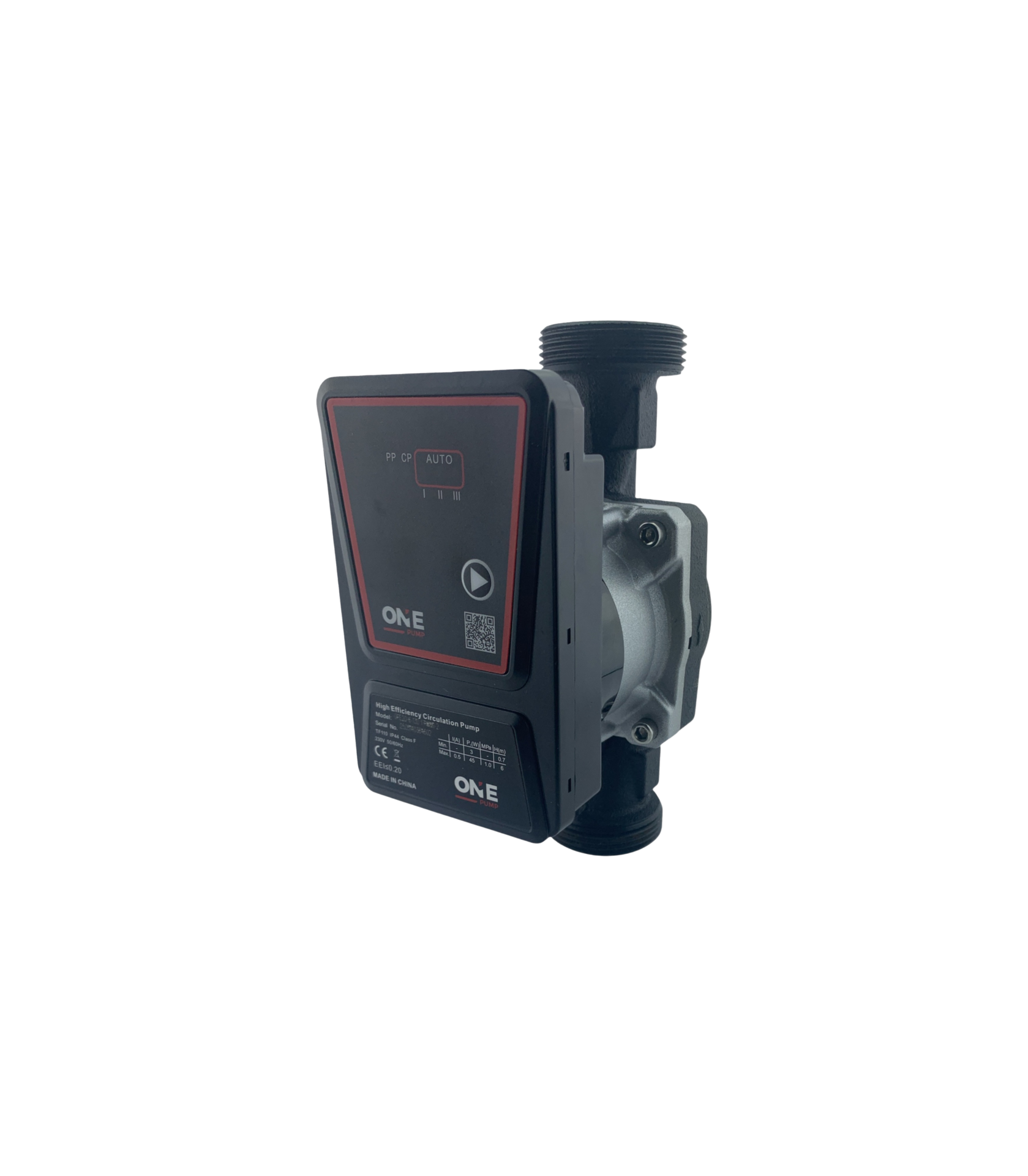

-Hocheffiziente Umwälzpumpe (auch als Modell ohne Umwälzpumpe erhältlich);
-Kollektorseite: Ø 1½"-M Anschlüsse.
Technische Daten
- Nennweite : DN25
- Betriebstemperaturbereich des Mediums : 15° - 80°C
- Maximale Wassereintrittstemperatur : 80 °C
- Maximaler Betriebsdruck : 6 bar
- Geeignete Flüssigkeiten : Wasser, Wasser auf Glykolbasis /
medienverträgliche Flüssigkeiten seals
- Thermometerskala an Absperrventilen : 0 - 120°C
- Kv-Werte : D2570 - Kv 7,0 m³/h
: M2560 - Kv 6,0 m³/h
: T2525 - KV 2.5 m³/h
- Abstand zwischen den Anschlusspunkten : 125 mm
- Anschlüsse mit Innengewinde (benutzerseitig) : G 1" - ISO 228-1
- Anschlüsse mit Außengewinde (Verteiler-Seite) : G 1"½ - ISO 228-1
Werkstoffe:
- Rohre : Lackierter Stahl
- Thermostatventilgehäuse : CW617N brass
- Sektorventilkörper : CW617N brass
- Dichtungen : PTFE e EDPM
- Isolierhülle : EPP
