"ISO" mit Anschluss 5211 IP 65 von ½" auf 4" mit Gewinde oder Flansch

Vernickeltes koplanares 3-Wege-Umschaltventil T gebohrt

Vernickeltes koplanares 3-Wege-Umschaltventil T gebohrt
Vernickeltes koplanares 3-Wege-Umschaltventil T gebohrt

Beschreibung

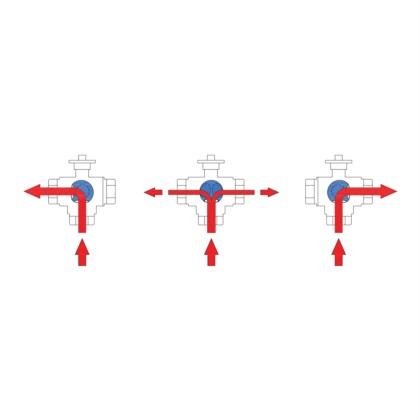

Die Ventile sind nach den Kriterien der Robustheit und Zuverlässigkeit aus Messing gefertigt. Der Kugelverschluss mit vollem Durchgang garantiert minimale Druckabfälle und keine Leckage auch nach längerem Gebrauch. Die Anschlüsse können mit Innengewinde oder mit Flansch ausgeführt werden PN16 UNI EN 1092-1, je nach Zweckmäßigkeit der Installation. Die 3-Wege-Ventile verfügen über verschiedene Durchflusskonfigurationen, die sich an die unterschiedlichsten Systemsituationen anpassen.


Die Servomotoren sind mit einem robusten Stahlgetriebe ausgestattet und verfügen über ein Klemmbrett, das den elektrischen Anschluss erleichtert. De Pala Aktoren nehmen nur während des Betriebs Strom auf, anders als z.B. Servomotoren mit Federrücklauf, und haben eine präzise und wiederholbare Positionierung.
Dank der ISO 5211 Normkupplung können die Servomotoren an jedes Ventil mit kompatiblem Flansch und Panel gekoppelt werden.


Optional kann der Servomotor mit einem Hilfskontakt bestellt werden.
Es handelt sich um einen freien, nicht unter Spannung stehenden Kontakt, der z. B. dazu dient, den Kessel zu bedienen, wenn das Ventil geöffnet wird, den Offen-Zu-Zustand über eine Glühbirne fernzusteuern oder für andere Funktionen. Auf Anfrage kann De Pala Servomotoren mit zwei Hilfskontakten, mit geschlossenem Kontakt bei geschlossenem Ventil und in anderen Varianten liefern.

Technische Daten

VENTILKÖRPER:


Gehäuse : BRASS CW617N Vernickelt (CB754S Vernickelte 3-Wege FLANGED Ventile)
Kugel : BRASS CW6174 ( UNI 12164 ) Verchromt
DICHTUNGEN an der Kugel und an der Stange : P.T.F.E. und EPDM O-Ringe
Stange: gezogenes Messing CW614N (UNI 12164) mit EPDM-Doppel-O-Ring und PTFE-Anti-Seize-Ring
Nennbetriebsdruck : 16 bar / 25 bar / 40 bar (je nach Ventiltyp und Abmessung)
Maximaler Differenzbetriebsdruck : 6 bar
Flüssigkeitstemperaturbereich : VON -10 °C BIS 100 °C (für extreme Werte wird die Verwendung eines Abstandshalters empfohlen)
Verwendbare Flüssigkeiten : WASSER oder Flüssigkeiten, die mit PTFE und EPDM-Gummi verträglich sind
Lastverlust : keine Auswirkung (TOTAL FLOW TYPE)
Servomotor-Anbauten: ISO 5211
Schwenkbare Flanschenden: UNI EN 1092-1 (PN 16)


GEKOPPELTE SERVOMOTOREN:


Öffnungs-/Schließzeit: 60" - 180" (andere Drehzahlen auf Anfrage)
Versorgungsspannung: 230 VAC - 24 VAC (12VDC und 24VDC auf Anfrage)
Steuerungstyp: 2 Drähte Relais inne / 3-Draht-Ablenkung
Ein oder zwei Hilfsschalter verfügbar.
Elektrischer Schutzgrad: IP42 / IP54 / IP65



Heizelement auf Anfrage

Informationen anfordern

Zugehörige Produkt-Codes

T7IC9:

FREEZE MOTOR 2-WIRES - 1AUX SW. 60"x90° ISO 5211 FLANGE F03 SHAFT Q9 -24VAC FOR 2/3-WAYS VALVES DIAM.1/2"-3/4"-1"
T7IB9:

FREEZE MOTOR 2-WIRES - 1AUX SW. 60"x90° ISO 5211 FLANGE F03 SHAFT Q9 -230VAC FOR 2/3-WAYS VALVES DIAM.1/2"-3/4"-1"
P7IC9:

FREEZE MOTOR 3-WIRES - 1AUX SW. 60"x90° ISO 5211 FLANGE F03 SHAFT Q9 -24VAC FOR 2/3-WAYS VALVES DIAM.1/2"-3/4"-1"
P7IB9:

FREEZE MOTOR 3-WIRES - 1AUX SW. 60"x90° ISO 5211 FLANGE F03 SHAFT Q9 -230VAC FOR 2/3-WAYS VALVES DIAM.1/2"-3/4"-1"
673FT:

3-WAYS BALL VALVE - DN 80 FLANGED COPLANAR TYPE - DEVIATING "T" BORED ISO 5211 ATT. - FLANGE F05 SHAFT Q14
673TI:

3-WAYS BALL VALVE - DIAM. 3" FEMALE COPLANAR TYPE - DEVIATING "T" BORED ISO 5211 ATT. - FLANGE F05 SHAFT Q14
653TI:

3-WAYS BALL VALVE - DIAM. 2" FEMALE COPLANAR TYPE - DEVIATING "T" BORED ISO 5211 ATT. - FLANGE F05 SHAFT Q11
643TI:

3-WAYS BALL VALVE DIAM. 1" 1/2 FEMALE COPLANAR TYPE - DEVIATING "T" BORED ISO 5211 ATT. - FLANGE F05 SHAFT Q11
623TI:

3-WAYS BALL VALVE DIAM. 1" 1/4 FEMALE COPLANAR TYPE - DEVIATING "T" BORED ISO 5211 ATT. - FLANGE F03 SHAFT Q09
613TI:

3-WAYS BALL VALVE DIAM. 1" FEMALE COPLANAR TYPE - DEVIATING "T" BORED ISO 5211 ATT. - FLANGE F03 SHAFT Q09
603TI:

3-WAYS BALL VALVE DIAM. 3/4" FEMALE COPLANAR TYPE - DEVIATING "T" BORED ISO 5211 ATT. - FLANGE F03 SHAFT Q09
633TI:

3-WAYS BALL VALVE DIAM. 1/2" FEMALE COPLANAR TYPE - DEVIATING "T" BORED ISO 5211 ATT. - FLANGE F03 SHAFT Q09
M8IB9P:

SERVOMOTOR 3-WIRES - 1AUX SW. 60"x90° ISO 5211 - F05 Q11 - 230VAC - IP65 FOR 2/3-WAYS VALVES  DIAM. 1"1/4 - 2"
M8IC9P:

SERVOMOTOR 3-WIRES - 1AUX SW. 60"x90° ISO 5211 - F05 Q11 - 24VAC - IP65 FOR 2/3-WAYS VALVES  DIAM. 1"1/4 - 2"
R8IB9P:

SERVOMOTOR 2-WIRES - 1AUX SW. 60"x90° ISO 5211 - F05 Q11 - 230VAC - IP65 FOR 2/3-WAYS VALVES  DIAM. 1"1/4 - 2"
R8IC9P:

SERVOMOTOR 2-WIRES - 1AUX SW. 60"x90° ISO 5211 - F05 Q11 - 24VAC - IP65 FOR 2/3-WAYS VALVES  DIAM. 1"1/4 - 2"
M8IE9P:

SERVOMOTOR 3-WIRES - 2AUX SW. 60"x90° ISO 5211 - F05 Q11 - 230VAC - IP65 FOR 2/3-WAYS VALVES  DIAM. 1"1/4 - 2"
M8IF9P:

SERVOMOTOR 3-WIRES - 2AUX SW. 60"x90° ISO 5211 - F05 Q11 - 24 VAC - IP65 FOR 2/3-WAYS VALVES  DIAM. 1"1/4 - 2"
R8IE9P:

SERVOMOTOR 3-WIRES - 2AUX SW. 60"x90° ISO 5211 - F05 Q11 - 230VAC - IP65 FOR 2/3-WAYS VALVES  DIAM. 1"1/4 - 2"
R8IF9P:

SERVOMOTOR 3-WIRES - 2AUX SW. 60"x90° ISO 5211 - F05 Q11 - 24 VAC - IP65 FOR 2/3-WAYS VALVES  DIAM. 1"1/4 - 2"
M9IB9:

SERVOMOTOR 3-WIRES - 2AUX SW. 60"x90° ISO 5211 FLANGE F05 SHAFT Q14 -230VAC FOR 2/3-WAYS VALVES DIAM. 2"1/2-3"-4"
M9IC9:

SERVOMOTOR 3-WIRES - 2AUX SW. 60"x90° ISO 5211 FLANGE F05 SHAFT Q14 -24VAC FOR 2/3-WAYS VALVES DIAM. 2"1/2-3"-4"
R9IB9:

SERVOMOTOR 2-WIRES - 2AUX SW. 60"x90° ISO 5211 FLANGE F05 SHAFT Q14 -230VAC FOR 2/3-WAYS VALVES DIAM. 2"1/2-3"-4"
R9IC9:

SERVOMOTOR 2-WIRES - 2AUX SW. 60"x90° ISO 5211 FLANGE F05 SHAFT Q14 -24VAC FOR 2/3-WAYS VALVES DIAM. 2"1/2-3"-4"
